Проектирование системы водяного пожаротушения

Frame 3

Из-за доступности расходного ресурса проектирование водяного пожаротушения происходит с вероятностью в 70-80 % для монтажа оборудования в помещениях частного, общественного, промышленного масштаба. Исключением являются сооружения с высокой степенью технической оснащенности электрооборудованием. К причинам выбора подобных систем также относятся следующие моменты:

  • эффективность и низкая стоимость на расходный ресурс;
  • надежность автоматических приборов относительно срабатывания;
  • многолетняя практика установки и обслуживания систем водяного пожаротушения.

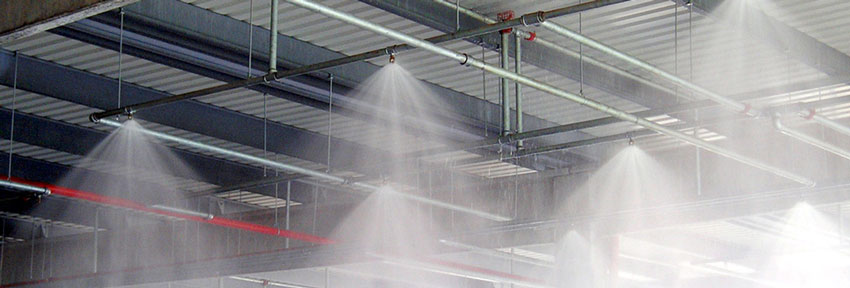

системы водяного пожаротушения

В процессе составления проектной документации необходимо закрыть следующие вопросы:

  1. Обоснование выбора конкретного оборудования.
  2. Характеристика водоснабжения: источник, состав, объем, давление.
  3. Параметры помещения, трубопровода.

Мероприятие включает в себя не только расчеты и характеристики конструкций приборов, коммуникаций, сооружения. Также разрабатываются схемы расположения обслуживающий инженерных систем с узловыми элементами и насосами. В завершение составляются финансовые сметы на материалы и монтажные работы.

Виды автоматических систем водяного пожаротушения

Так как расходным материалом является вода, прокладывается трубопровод и устанавливаются резервуары. Если помещение или здание не отапливается зимой, то канал между емкостью и оросителем заполняется воздухом. Жидкость распределяется в пространстве после полного разряжения провода.

Спринклерные

Конструктивно эта система противопожарной защиты представлена оросителями, установленными на водопровод в области стен и потолков. Для нагнетания воды устанавливаются насосы.

Оросительная установка приводится в действие за счет колбы из тонкого стекла (сохраняет форму до +68 градусов по Цельсию). Она наполнена газом или жидкостью, которые расширяются при нагревании.

Дренчерные

Конструктивно оборудование имеет аналогию со спринклерной автоматической установкой водяного пожаротушения. Основное различие заключается в масштабности охвата защищаемой площади. Предыдущий вариант имеет направленное действие, локальное, а дренчерная установка орошает водой или пеной все помещение. Тушение пожара начинается после подачи сигнала от температурного датчика к автоматическим запорным клапанам в водопроводе.

Тонкодисперсные

Такая установка пожаротушения рассматривается как отдельная группа только из-за оросительного устройства. Это дренчерная система, которая работает как образователь водяного тумана из капель в 100-150 микрон. Такой массой допускается тушение пожара в помещении с техническим напряжением до 100 В. При этом охватывается объем пространства, расходуется меньше воды и скорость локализации возгорания заметно выше сравнительно с другими системами автоматического водяного пожаротушения.

Нормативная база

Проектирование системы осуществляется в соответствии с определенными нормами и требованиями. Они прописаны в СП 5.13130.2009, НПБ 88-01 и СНиП 2.04.09-84. Здесь же имеется информация о правилах выбора и распределения того или иного оборудования для тушения пожаров.

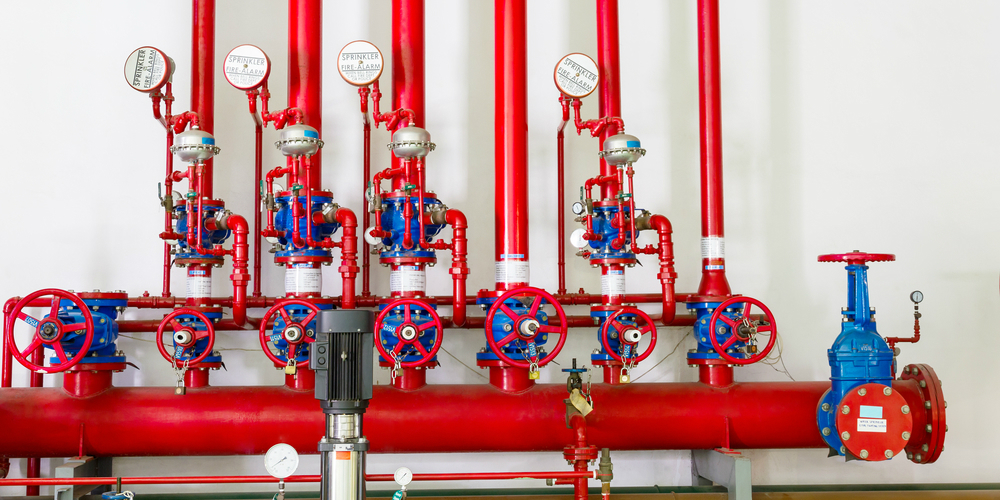

Проектирование систем водяного пожаротушения

Этапы проектирования системы водяного пожаротушения

Последовательность действий для реализации мероприятия выглядит следующим образом:

  1. Определение категории безопасности конкретного помещения или строения в целом.
  2. Проведение расчетов скорости возможного распространения огня в соответствии с отделочными материалами, технической оснащенностью здания, инженерных коммуникаций.
  3. Выбор системы водяного пожаротушения: спринклерная, дренчерная или тонкодисперсная.
  4. Распределения точек для монтажа оборудования, расчет его минимального количества.
  5. Составление схемы водопровода, коллекторных узлов для обеспечения достаточного резерва расходного ресурса. Выбор труб относительно технических характеристик и физических параметров, распределительных элементов, насосов.

На основании собранной и обработанной информации подготавливается пакет документов технического и финансового характера. Процесс проектирования противопожарной защиты объекта в обязательном порядке включает этап согласования с представителями пожарной инспекции населенного пункта. После положительного решения можно приступать к монтажным работам.

Каждое общественное или промышленное сооружение должно быть оснащено установками пожаротушения. Системы должны быть выбраны так, чтобы эффективная локализация и ликвидация возгорания происходила в кратчайшие сроки Проектирование осуществляется специалистами в соответствии с нормативными документами. Перед монтажными работами важно согласовать мероприятие, получить разрешение на его реализацию.

Сроки и стоимость

Сроки от 7 дней  Стоимость от 10 000 руб. Смотреть все цены>>>
