Проектирование систем газового пожаротушения

Frame 3

Содержание:


Газовые системы используют для создания негорючей среды из хладона, подавляющей цепную реакцию в процессе горения. При воздействии огня термическому разложению подлежит не более 5% огнетушащего вещества, а токсичность при пиролизе и распаде гораздо ниже, чем при задействовании других средств. Проектирование систем газового пожаротушения необходимо для расчета параметров системы. Без противопожарного оборудования объект запрещается эксплуатировать.

Проектирование газового пожаротушения осуществляют на основе собранной технической информации о здании. В расчетах используются данные о видах технологического оборудования и материальных ценностях, имеющихся на объекте. Учитывается класс пожарной опасности каждого помещения. На стоимость проекта установки тушения пожара влияют такие факторы:

  • тип и площадь здания;
  • высота стен в помещениях, инженерные системы;
  • разновидности огнетушащего вещества;
  • расходы на оборудование и компоненты к нему.


Проектная документация включает планировку помещений с обозначением станции пожаротушения и всех модулей, схемой их подключения, размещением газопроводных магистралей, спецификацией на оборудование, правилами эксплуатации и сметой. От правильности расчетов зависит эффективность работы всей системы. До момента срабатывания установки АСГП необходимо эвакуировать людей и технический персонал. В проекте предусматривают отключение выброса газа при помощи автоматического пуска.

Область применения газового пожаротушения

Системы газового пожаротушения ликвидируют возгорания класса А, В, С, Е. Такие комплексы уместны в ситуациях, когда требуется сохранение ценного оборудования и раритетных материалов. Последствия тушения хладоном устраняются с минимальным ущербом, а работа пенных, порошковых и водяных комплексов чревата непоправимыми последствиями. Газовые установки пожаротушения рекомендуется внедрять в таких типах помещений:

  • электрощитовые обесточенные и под напряжением;
  • с бензиновыми и дизельными генераторами;
  • с высокочувствительными электронными приборами;
  • содержащих взрывоопасные среды;
  • с технологическим оборудованием;
  • имеющих культурные ценности.


Для тушения задействуют несколько видов сжатого газа. Хладон 125 (HFC-125) применяют на объектах, где необходима срочная эвакуация персонала. После подачи газа у сотрудников имеется 5 минут на выход из зоны тушения. Огнетушащее вещество в малой концентрации не оказывает опасного влияния на легкие, а также облегчает доступ пожарным к точке горения.

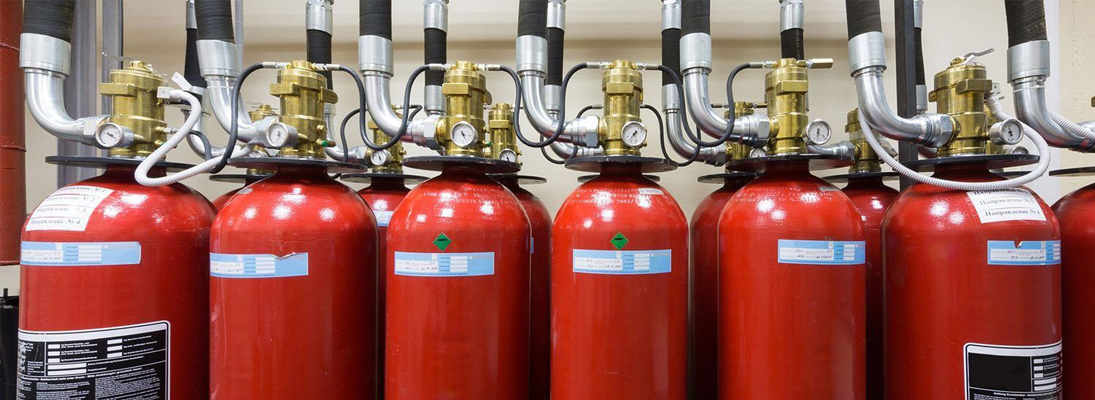

sistem gazovogo pozharotusheniya1

Состав системы газового пожаротушения

Газовые установки пожаротушения устанавливают в герметически закрытых помещениях без доступа людей или с обслуживающим персоналом. Параметры трубопроводов и количество насадок рассчитывают в соответствии с НПБ № 22-96. Автоматическая система включает такие элементы:

  • баллоны для хранения и подачи хладона;
  • распределители и трубопроводы;
  • клапаны, оснащенные запорно-пусковым устройством;
  • шланги, манометры, адаптеры;
  • пожарные извещатели, передающие сигнал тревоги;
  • приборы для контроля и управления УГП.


Сжиженный газ хранится в специальных металлических баллонах, оснащенных сифоном и запорной арматурой. На корпусе резервуара в информативной табличке указывают ответственное лицо, а также обновляют информацию о давлении и объеме газа. При срабатывании сигнала тревоги создается избыточное давление из пороховых газов, которые вскрывают содержимое баллона. По способу хранения и подачи газа различают такие виды установок пожаротушения:

  • Модульная – представляет собой несколько баллонов с газом, оснащенных запорной арматурой и сифоном. Размер резервуара не превышает 100 л. Для эффективного локального пожаротушения несколько баков объединяют в единый модуль в виде батареи.
  • Централизованная – требует обустройства специализированного помещения для хранения огнетушащего состава. Она устанавливается для ликвидации пожара по всей территории объекта, когда необходимо тушить несколько помещений.

В процессе тушения выпускаемый газ вытесняет кислород, пресекая возможность дальнейшего распространения огня. В процессе пожаротушения автоматического люди, находящиеся на объекте, успевают покинуть помещение. Смертельно опасной концентрации в герметичном помещении газ достигает через 4 часа.

Преимущества и недостатки газовых систем пожаротушения

Системы работают в широком температурном диапазоне, что позволяет эффективно гасить тлеющие материалы. Температуры в пределах -400⁰ - +500⁰ не сказываются на работе оборудования. К достоинствам данных систем относят:

  • быстрое автоматическое тушение огнегасящим веществом, достаточная концентрация для купирования цепной реакции достигается в течение 10 секунд;
  • давление в системе контролируется манометром, поддерживается газом-вытеснителем в пределах 41 бар;
  • возможность тушить предметы и материалы, подвергающиеся коррозии;
  • имеет режим автоматического пуска;
  • хладон не разрушает озоновую оболочку планеты, в концентрации 10% безопасен для человека;
  • пригодны для тушения воспламеняющихся жидкостей, газов, бумаг и ценностей.


Существуют ограничения по внедрению газовых установок пожаротушения. Их нельзя устанавливать в помещениях, где производятся и хранят травяную муку и хлопковое сырье. Хладон несовместим с элементами щелочной и щелочноземельной группы, например, титаном, калием, магнием, натрием и другими.

Этапы проектирования газового пожаротушения

Комплекс объединяет элементы, выявляющие очаг горения, оповещение, быструю подачу тушащего состава в зону возгорания. Проект составляется в соответствии с положениями СП 5.13130.2009. Этапы проектирования систем газового пожаротушения включают:

  1. Изучение технической документации на объект.
  2. Анализ данных, составление расчетов.
  3. Составление рабочей версии проекта.
  4. Согласование технического задания с заказчиком
  5. Уточнение деталей, составление сметы.
  6. Оформление полного комплекта документов.
  7. Согласование документации в контролирующих инстанциях.

Для расчета стоимости системы пожаротушения и сигнализации свяжитесь с нашим менеджером! На установленное нами оборудование предоставляется гарантия. Наши специалисты составят проект для локальной или полной защиты объекта от возгорания.

Сроки и стоимость

Сроки от 7 дней  Стоимость от 10 000 руб. Смотреть все цены>>>
