Содержание

Виды аналоговой системы пожарной безопасности

Принцип работы, функции, технические характеристики

Основные требования при проектировании

Оборудование

Преимущества

Пожар - это слово, приносящее за собой человеческие и финансовые потери. Для предотвращения пожаров и их последствий были изобретены различные варианты пожарной сигнализации.

Виды аналоговой системы пожарной безопасности

На данный момент защита от возгораний стоит на первом месте при строительстве, обслуживании бизнес-центров, складских и торговых помещений, жилых комплексов. Различают три вида извещателей.

1. Традиционные (неадресная, пороговая)- проблема обнаруживается при достигнутом возможном значении параметра датчика (порога). Возможные проблемы:

• наиболее допустимая температура воздуха;
• длительное время влияния тепла на извещатель;
• опасная плотность дыма в воздухе.

Явными достоинствами являются доступная цена, несложность монтажных работ: монтаж на стены и потолки, сосредоточенные в помещении.

Недочетом считается неспособность указать точно место очага возгорания. Датчики подают сигнал при достижении порога, когда потушить пожар уже довольно сложно.

2. Адресные — опросные. Каждый датчик имеет собственный номерной адрес, указанный в панели управления, тем самым позволят точнее определить место возгорания.

Извещатель имеет 4 положения:

• норма;
• пожар;
• неисправность;
• отсутствие.

Основываясь на данные извещения, управление системой решает и при необходимости сигнализирует о необходимости использования средств пожаротушения или решении выявленной появившейся проблемы.

Достоинство данного извещателя: способность обнаружить место возгорания и снижение ложных откликов системы.

С увеличением количества датчиков, подключенных к панели, увеличивается вероятность запоздания обнаружения проблемы.

3. Адресные — аналоговые. Постоянно поступающие сигналы от устройств анализируются высокотехнологичной панелью управления, которой принимаются решения в той или иной ситуации.

Система включает в себя следующие варианты:

• дымовая система — определяет начало возгорания в помещении благодаря продуктам, выделяемым при горении. В свою очередь делятся на:
  • оптико-электронные — измерение оптической плотности воздуха;
  • ионизационные — более точные устройства, улавливающие малейшее изменение в воздушной массе.
• тепловая система — фиксирует скорость колебания температуры в ограниченном пространстве, достижение порогового уровня.

Принцип работы, функции, технические характеристики

Контроллер управления непрерывно отслеживает все характеристики, передаваемые устройствами, быстроту изменения температуры, определяя возможность угрозы возгорания.

Извещатели, необходимые для установления первичных признаков пожара, реагируют на:

• тепло (фиксация температуры выше установленных параметров);
• дым (пожар определяется плотностью воздуха);
• свет (преображение цвета);
• газ (выявление % угарного газа);
• всего вместе.

Неотъемлемой частью аналоговой сигнализации является шлейф. Шлейф-это беспроводные/проводные линии связи (кабели). Прокладываются от пожарных извещателей до распределительной коробки.

Требования при выборе шлейфа:

• кольцевой вариант объединения (при разрыве или нарушении целостности можно не затруднительно найти и устранить неисправность);
• изготовлен из многожильной проволоки, при минимальном сечении 0,5 кв.мм (сечение меньше – помехи в отображении сигнала, провода из алюминия изнашиваются быстрее);
• не горящая оболочка покрытия и экранирование (для увеличения срока использования шлейфа).

Кабель должен быть изготовлен из негорючей оболочки, обладать высокой теплоизоляцией. Основные характеристики, как правило, указываются на наружной части. Это экранирование (фольга, оплетка из металла), горючесть, коэффициент задымления, порог огнестойкости.

Сборка сигнализаций осуществляется на базе уже подготовленного центра координации. Их отличия состоят в: конструкциях, типе/ количестве датчиков, видах питания.

Основные требования при проектировании

Главным приоритетом в работе противопожарных установок является безопасность. Был разработан на государственном уровне ряд норм конструирования и установки.

• СП 5.13130.2009г.
• Пожарная сигнализация, автотушение.
• Назначение: тушение возгораний, подача сигнала тревоги.
• Исключения: здания, сооруженные по специальными стандартам, склады, использующие стеллажи более 5,5 м, использующие аэрозольную упаковку.
•
  СП 3.13130.2009г.
• Система объявления о пожаре и вывозе людей.
• Возможность использования при проектировании и строительстве зданий с особыми техническими условиями.
•
  НПБ 110-03 (для зданий до 2009 г.).
• Список сооружений, помещений, зданий, которым требуется охрана автоматической установкой и сигнализации пожаротушения.
•
  НПБ 58-97.
• Адресные системы пожарной сигнализации, технические требования, способы испытаний.
•
  ГОСТ 26342-84.
• Типы, параметры, размеры средств охранной, пожарной и охранно-пожарной сигнализации.

Оборудование

Для правильной работы аналогового противопожарного устройства вам понадобятся:

1. Компьютер для настройки характеристики сигнализации и автоматизации рабочей зоны.
2. Преобразователь интерфейса с целью обмена данными через СОМ порт.

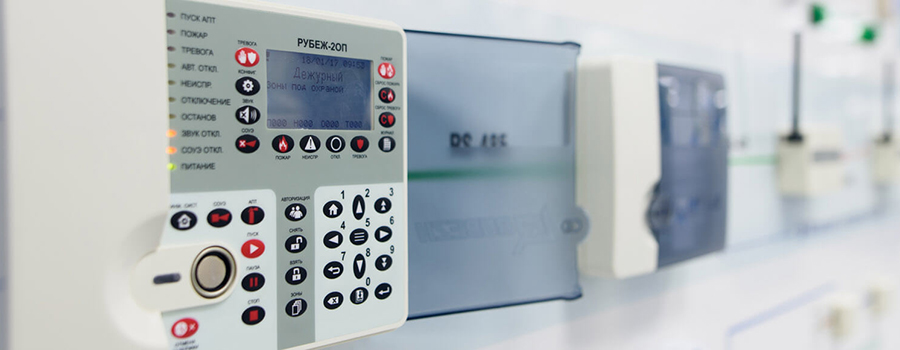

3. Сетевой контроллер (пульт/панель управления и контроля) для регулирования, сохранения настроек системы и программирования параметров.
4. Блок индикации для получения информации с других датчиков об их состоянии.
5. Блок управления для передачи сигналов дальше в модули.
6. Контроллер для подключения адресных извещателей к интерфейсу системы.
7. Адресные расширители.

Данное оборудование нужно для измерения параметров, получения сигналов и анализа полученной информации с целью принятия последующего решения.

Преимущества

Единственным недостатком устройства считается высокая цена, перекрываемая рядом преимуществ:

1. Нахождение конкретного места подачи сигнала.
2. Обнаружение пожара на начальной стадии.
3. Минимальное число ложных тревог.
4. Настройка чувствительность извещателей.
5. Непрерывный контроль состояния устройств в системе.
6. Возможная установка одного датчика в помещении.
7. Полная информация о каждом элементе сигнализации.
8. Экономия расходных материалов на монтаже.
9. Долговечность прибора.
10. Неприхотливость в использовании, легкий уход.

Возможна настройка гибкого режима работы при установке порога срабатывания.

Несмотря на высокую стоимость, потраченные деньги сегодня — это однозначно залог вашей безопасности завтра.
